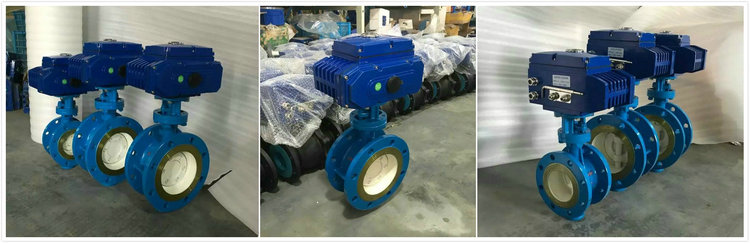

長壽命高性能電動蝶閥圖片
時間：2017-06-12 16:08:22 來源：多儀閥門 點擊：0次
高性能電動蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥，適用于氣體輸送和對閥門壽命要求很高的工藝介質中，正常使用壽命可達百萬次。高性能電動蝶閥密封機構通過系統壓力達到一種真正的動態密封，法蘭夾的越緊、壓力越大密封性能越佳，因此有優良的切斷性能和耐久性能。
高性能電動蝶閥特點：
1，高性能電動蝶閥具有嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用。
2，產品適用于各種工業管道中液體和氣體(包括蒸汽)的輸送。
3，經特選，也可用于特殊介質，如氯氣、氧氣、高真空、抗硫或腐蝕性介質，產品還可具有防火結構供選擇。
4，連接方式可采用對夾式或用于大管徑的法蘭式。
高性能電動蝶閥技術參數：
公稱通徑：DN50-DN500
閥體材質：304、316、碳鋼
閥板材質：304、316、碳鋼
閥座材質：PTFE、合金
蝶閥結構：二偏心、三偏心
連接方式：對夾、法蘭式
壓力等級：PN10/16/25
溫度范圍：PTFE：-29~+180℃；合金：-29~+420℃
控制方式：電動控制
電動執行器：開關型帶無源信號、開關帶4-20mA反饋、智能調節式輸入輸出4-20mA
可 選：可選防爆型電動執行器；防爆等級：EX dⅡBT4 EX dⅡCT6
電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
高性能電動蝶閥零件材料：
|
1 |
底座 |
WCB、CF3、CF3M、CF8、CF8M |
 |
 |
|
2 |
下軸套 |
銅合金、304、316 |
|
3 |
閥體 |
WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
304、316 |
|
5 |
壓板、蝶板 |
WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定銷 |
25、35、45 |
|
7、8 |
上、下閥軸 |
304、316、316L |
|
9 |
上軸套 |
銅合金、304、316 |
|
10 |
填料 |
柔性石墨 |
|
11、12 |
填料壓蓋組件 |
WCB、CF3、CF3M、CF8、CF8M |
